​涡旋压缩机是一种容积式压缩的压缩机，压缩部件由动涡旋盘和静涡旋组成。包括使通过压缩机壳体的气体的分路流动方式以减少夹带的油的许多结构特征。

在进入壳体之后，某些气体向上流动以减少了向下朝向油的流动的气体量。为了实现这目的，压缩机的电动机可以被套筒包围，该套筒具有用于引导气流到达电动机的上和下定子端部诸匝线圈的上和下孔。在某些实施例中，相对于在定子与电动机壳体之间的两气体通道重要地对吸入进口定位。该进口的位置使一通道接纳进入气体和将该流动分为沿两相反方向即向上和向下的流动。其它的通道仅传送气体向上。此外，吸入挡板、扩散件、流线型平衡重块和/或吸入管捕油件也能有助于气油分离或使夹带的油最少。

优点

1、没有往复运动机构，所以结构简单、体积小、重量轻、零件少（特别是易损件少），可靠性高；

2、力矩变化小，平衡性高，振动小，运转平稳，从而操作简便，易于实现自动化；

3、在其适应的制冷量范围内具有较高的效率；

4、噪音低。

缺点

1、其运动机件表面多是呈曲面形状，这些曲面的加工及其检验均较复杂，有的还需要专用设备，因此制造成本较高。

2、其运动机件之间或运动机件与固定机件之间，常以保持一定的运动间隙来达到密封，气体通过间隙势必引起泄漏，这就限制了回转式压缩机难以达到较大的压缩比，因此，大多数回转式压缩机多在空调工况下使用。

3、密封要求高，密封结构复杂。

上面介绍完了涡旋机的基础知识，下面小编就带大家一起来看看涡旋机内部构造（拆解的这台涡旋机为坏机器，所以使用暴力拆解）

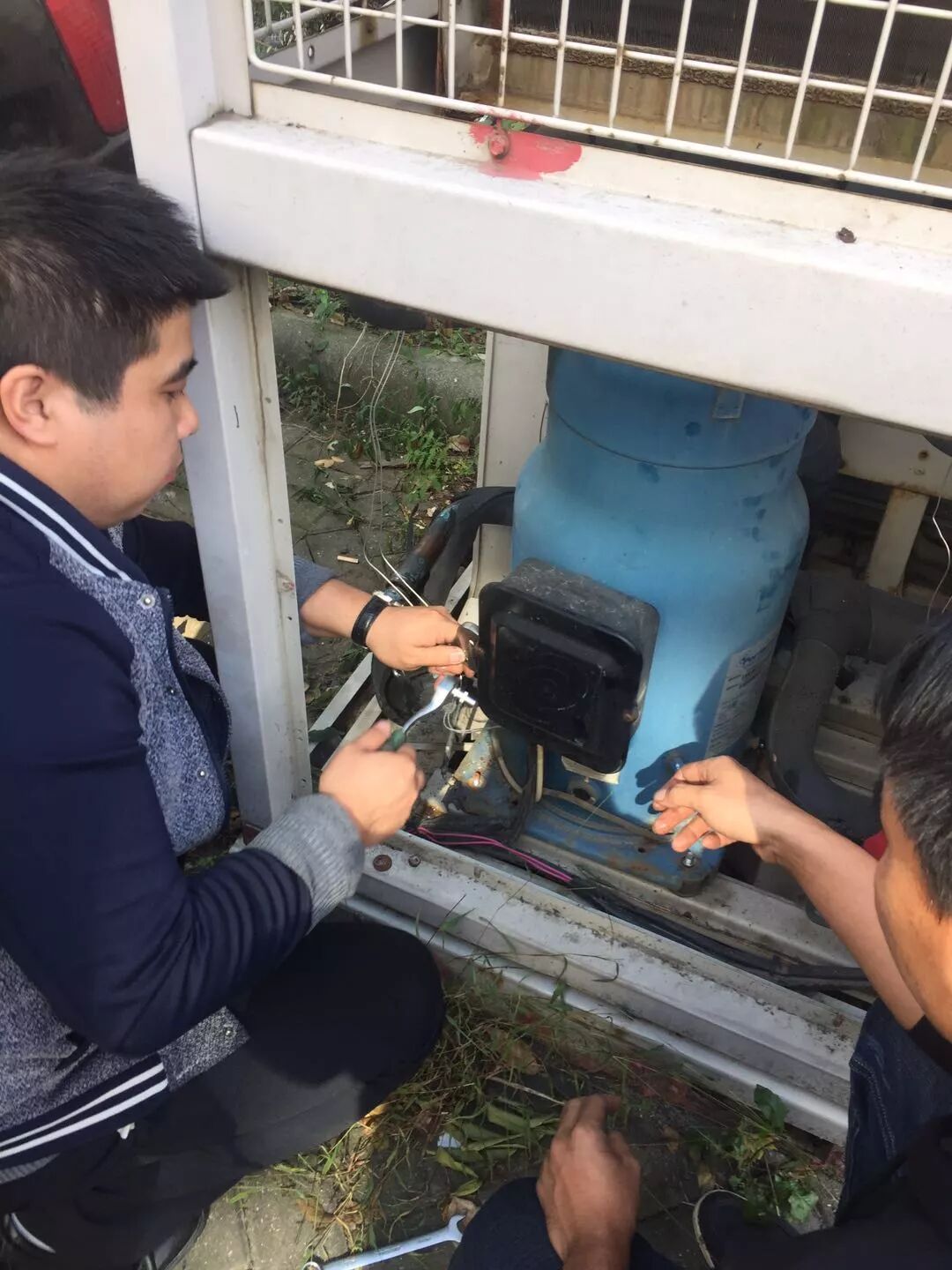

先把涡旋机从空调机组里面拆解下来

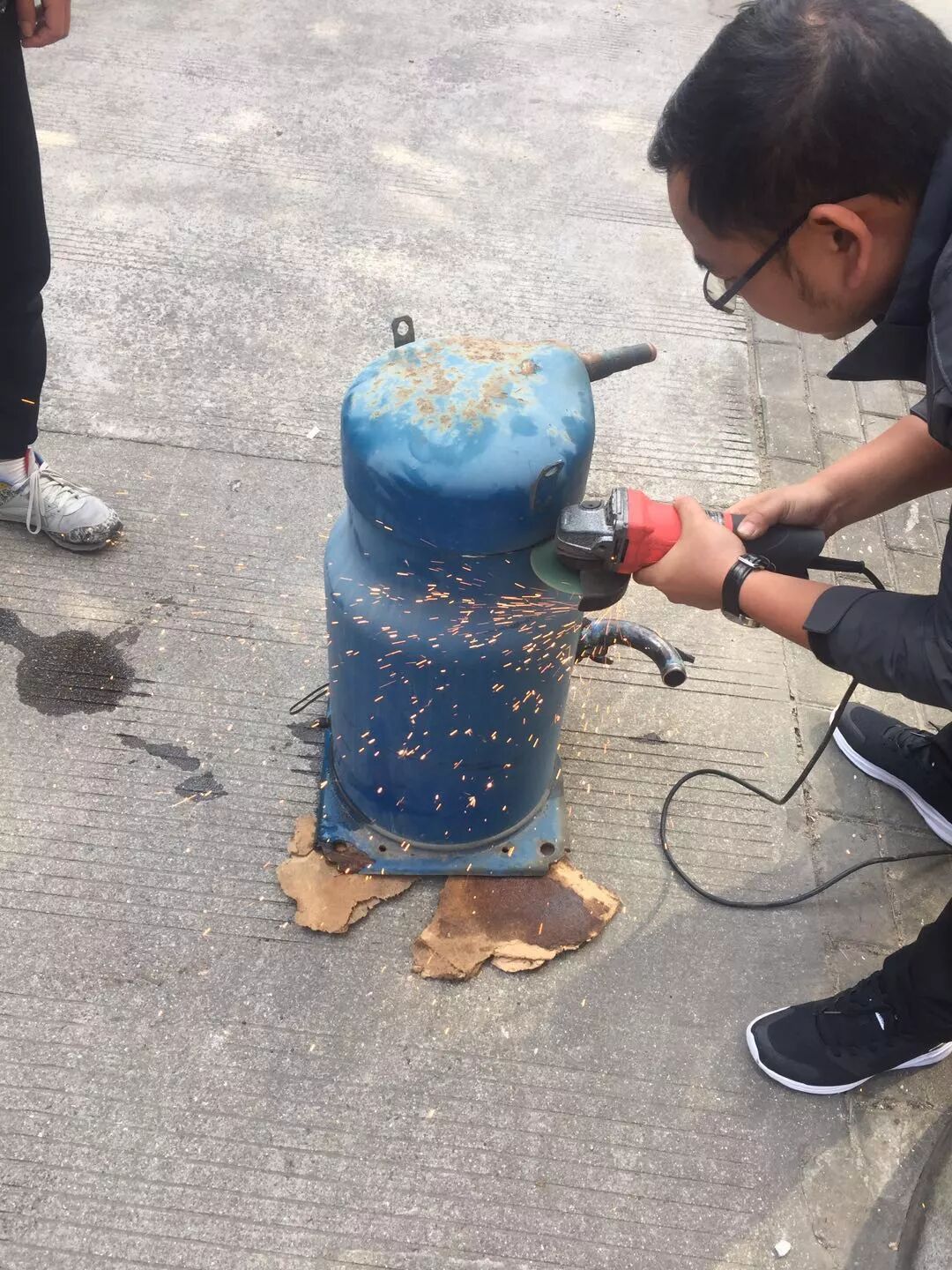

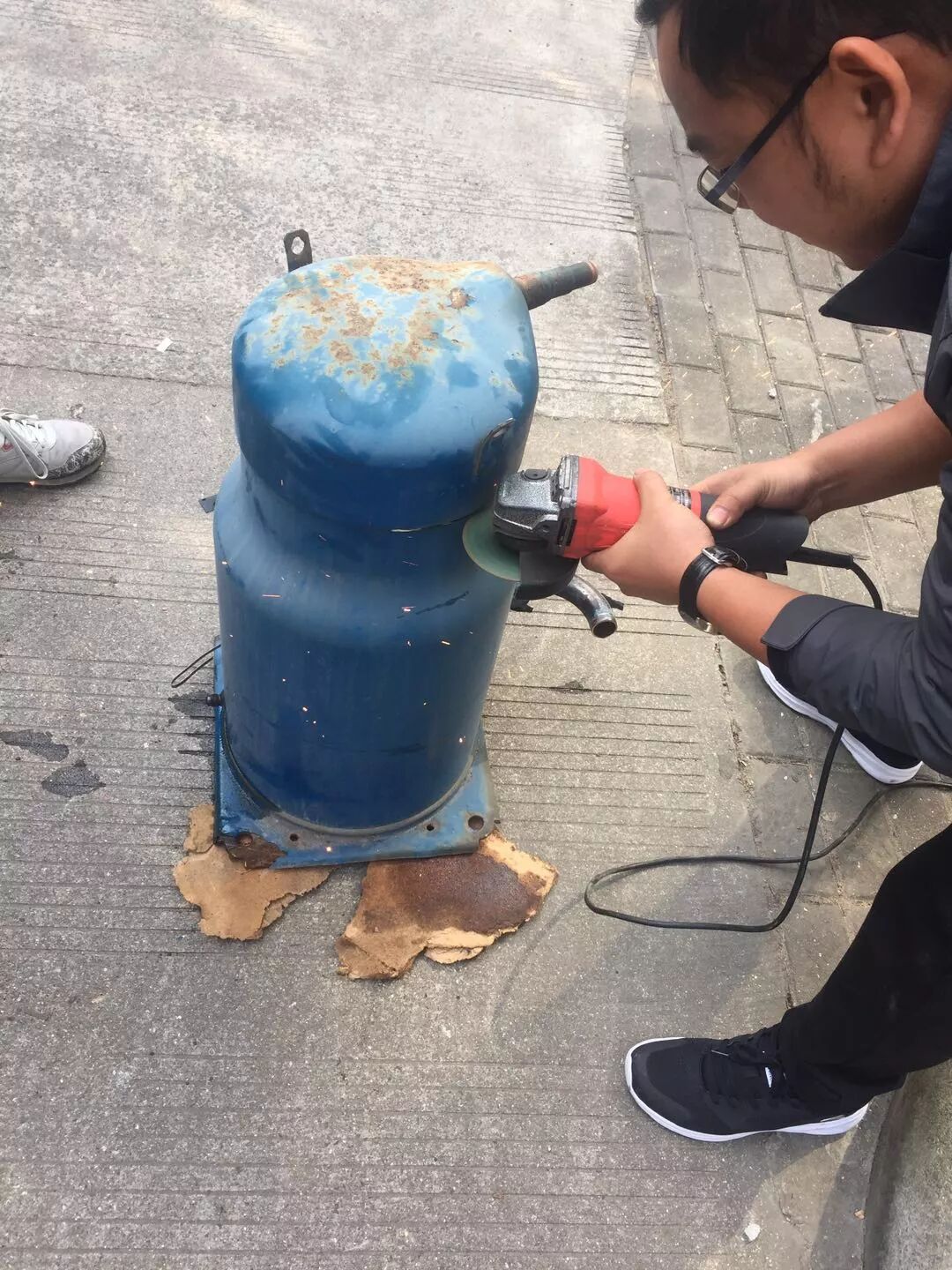

用切割机把涡旋机外壳切开

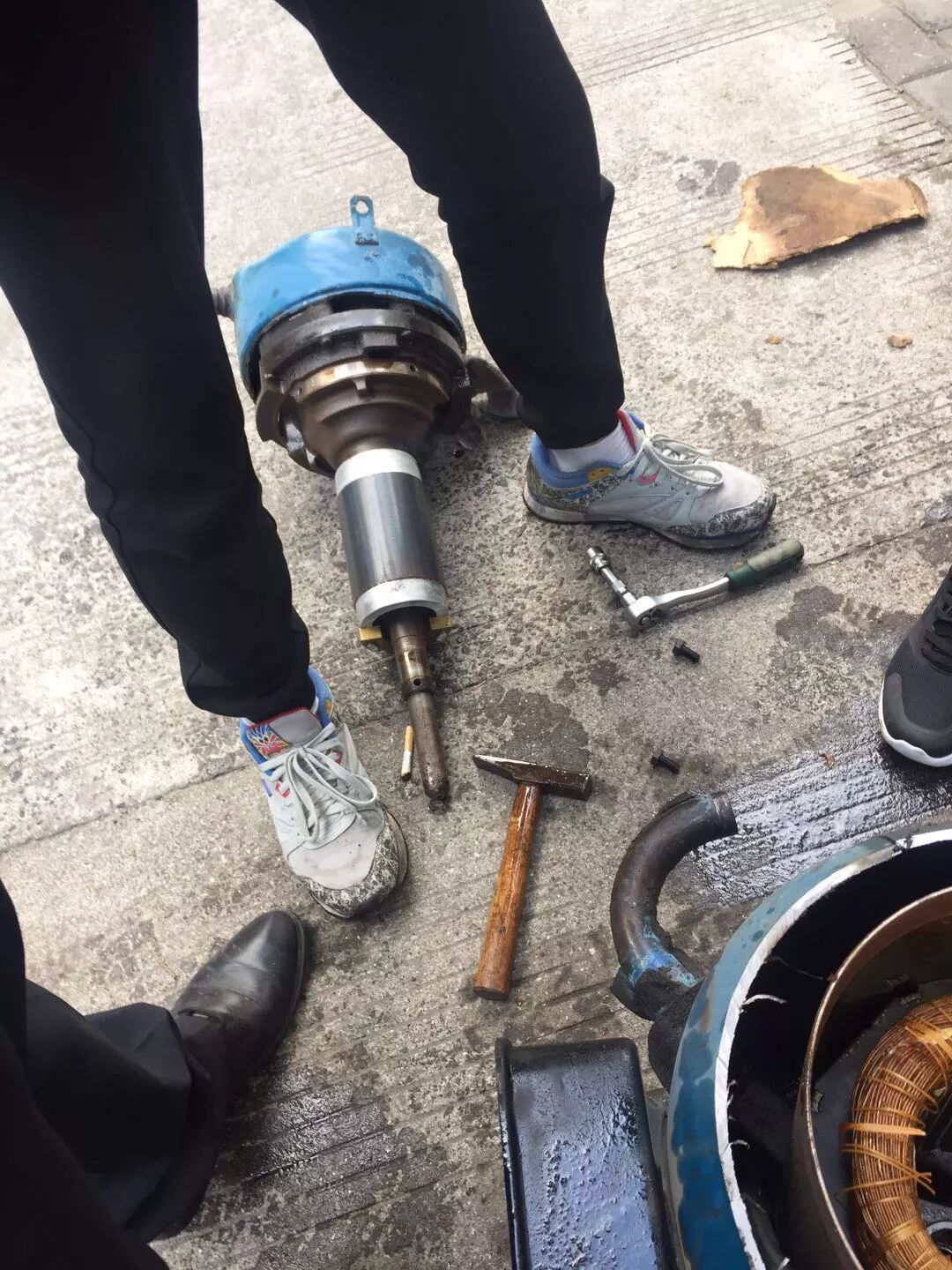

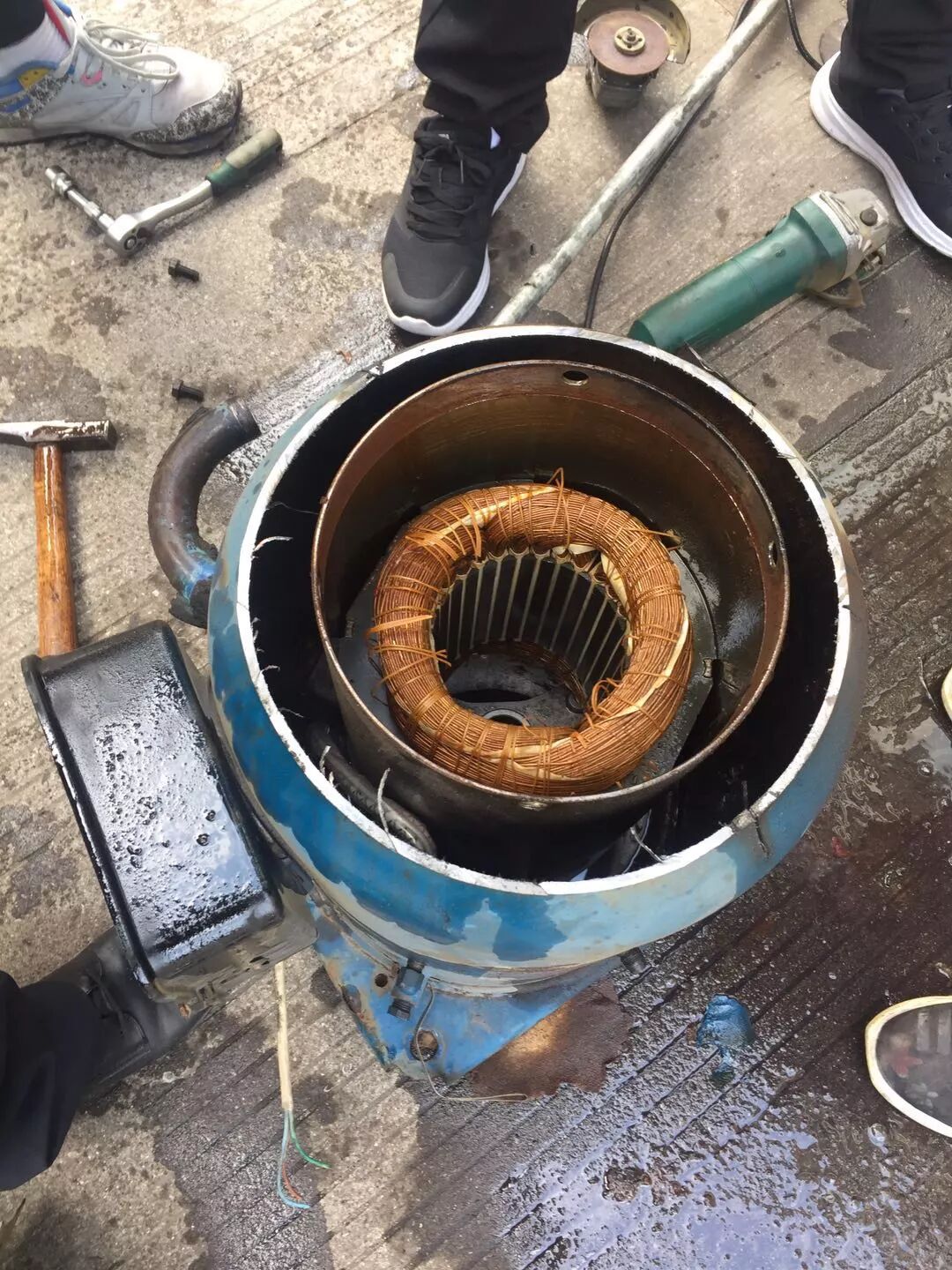

拿出转子可以看到电机线圈

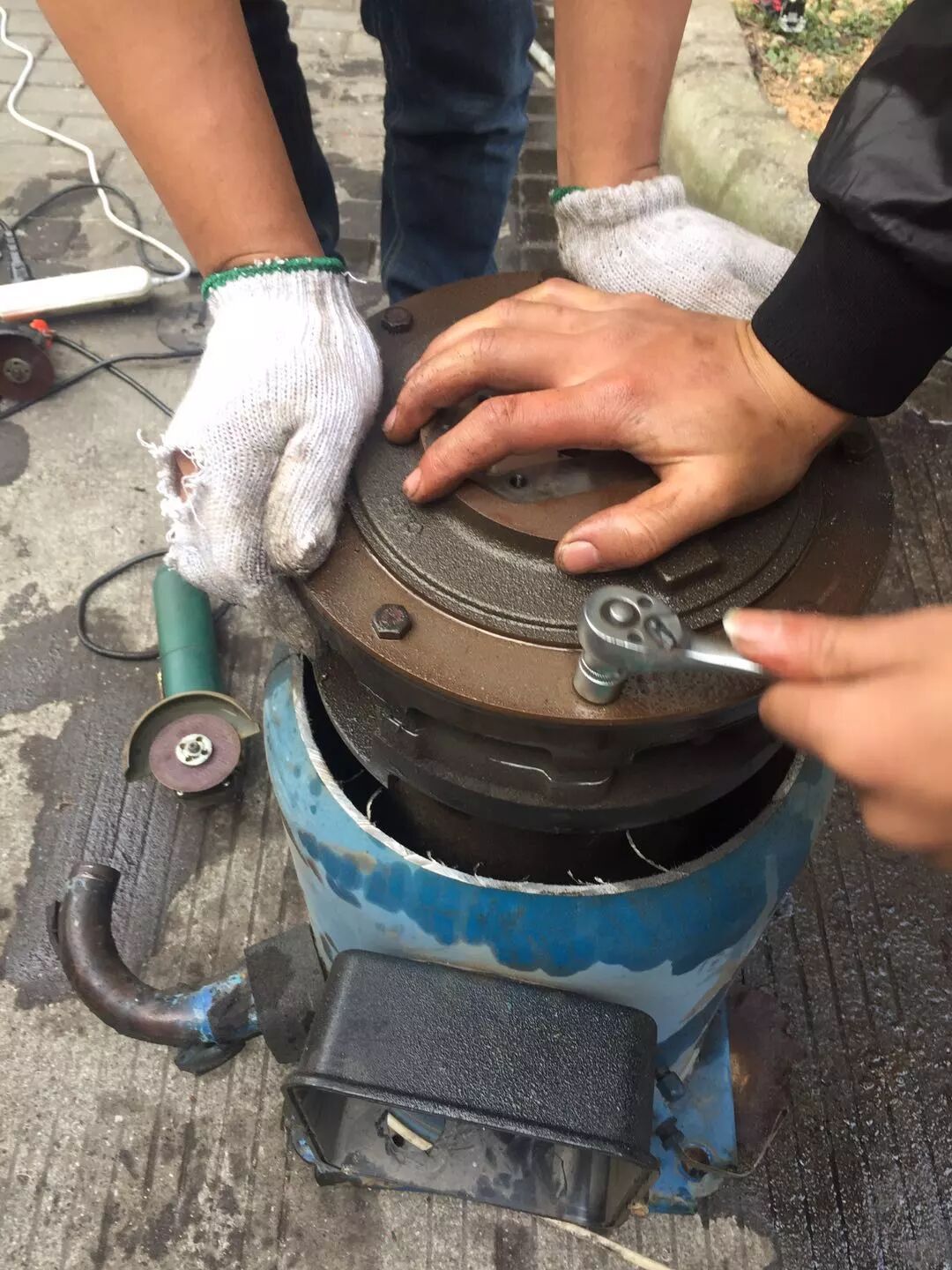

拆解高低压分隔罩

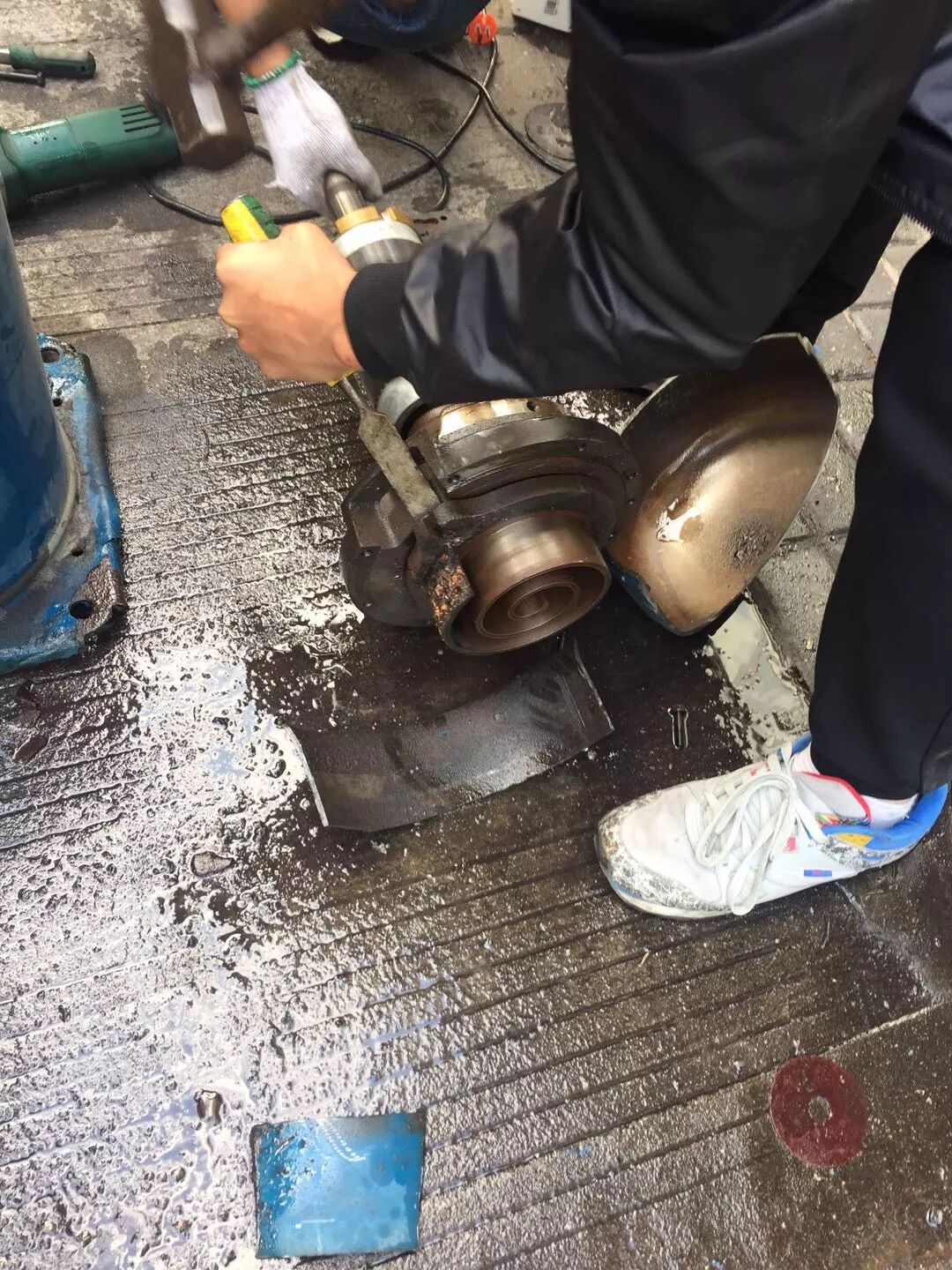

动涡旋盘

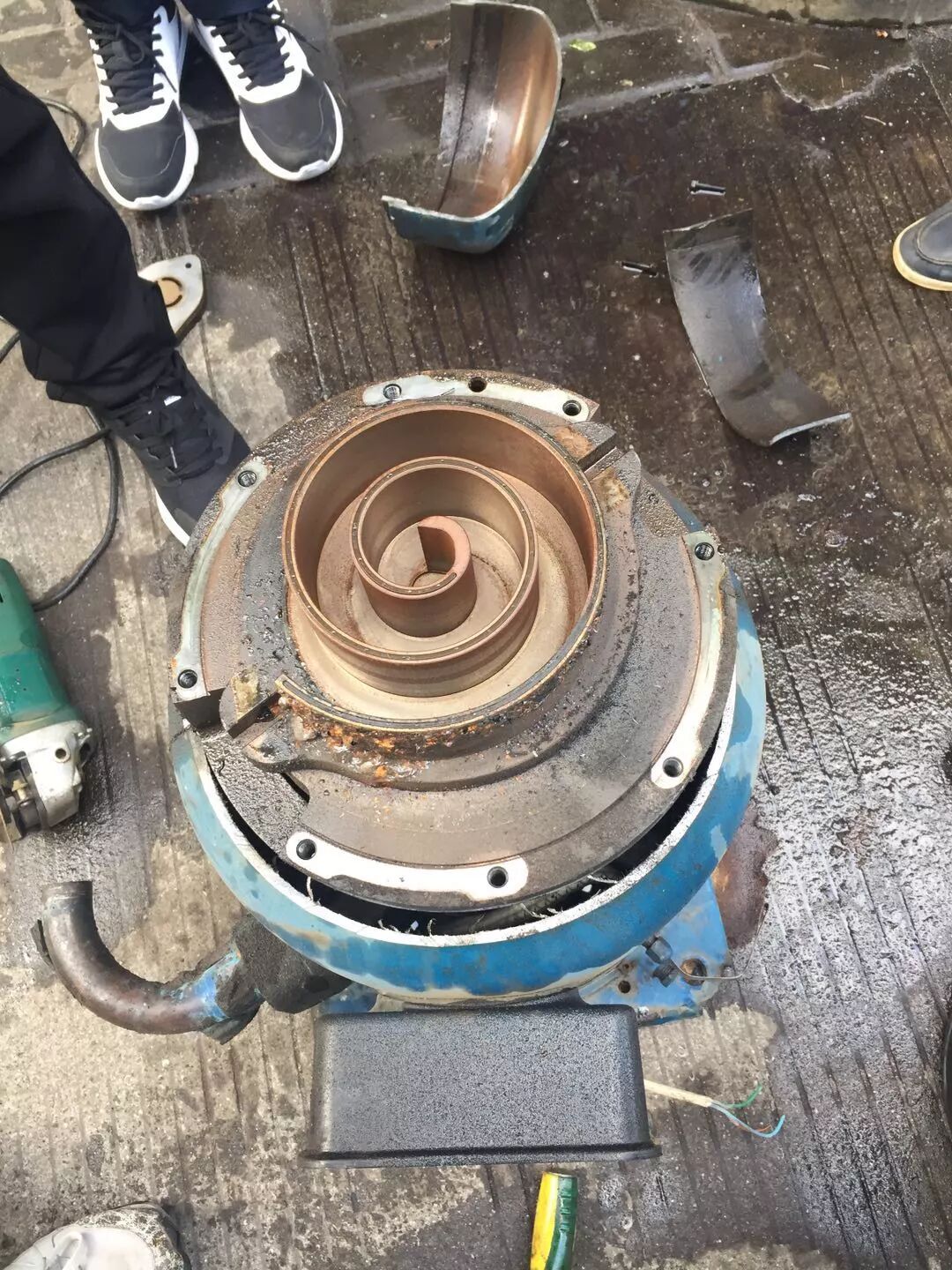

静涡旋盘

工作原理

涡旋式压缩机是有两个双函数方程型线的动、静涡盘相互咬合而成。在吸气、压缩、排气的工作过程中，静盘固定在机架上，动盘由偏心轴驱动并由防自转机构制约，围绕静盘基圆中心，作很小半径的平面转动。气体通过空气滤芯吸入静盘的外围，随着偏心轴的旋转，气体在动静盘噬合所组成的若干个月牙形压缩腔内被逐步压缩，然后由静盘中心部件的轴向孔连续排出。

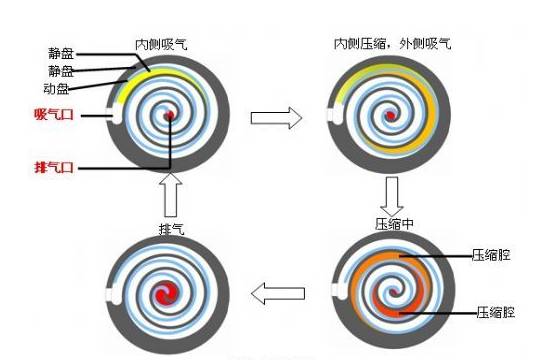

工作原理图
